RPB - RASPADOR
RPB é um raspador de ação única garantindo que partículas estranhas não sejam introduzidas no sistema hidráulico.
Vantagens • Muito bom desempenho de limpeza
• Ranhura simples e fácil de construir
• Sem torção no alojamento
• Especialmente projetado para evitar a acumulação de pressão hidrodinâmica
• Especialmente projetado para proporcionar excelente vedação contra partículas grandes, umidade e água
• Usado em condições pesadas por Boas propriedades mecânicas do material de poliuretano
Indústria de mineração, máquinas pesadas, bombas de concreto, aplicações móveis, cilindros telescópicos.
| Material | Código |
|---|---|
| PU 94 SHORE A | PU 9401 |
| Condições de operação | Condições de operação | |||||
|---|---|---|---|---|---|---|
| Media | Temperatura | Velocidade | ||||
| Óleos mineirais (DIN 51524) | -40°C +120°C | ≤1.0 m/sn | ||||
| HFA ve HFB | -5°C +60°C | ≤1.0 m/sn | ||||
| HFC | -40°C +40°C | ≤1.0 m/sn | ||||
Nota: Os dados acima são valores máximos e não podem ser usados ao mesmo tempo. O valor de pressão de contato superficial é dado para aplicação dinâmica e é 330 N / mm2 para aplicações estáticas.
| Medidas Disponíveis | Medidas Disponíveis | |||||||
|---|---|---|---|---|---|---|---|---|
| Codigo | OEM | Descrição | Material | Medida | ||||
| RPB5058 | RASPADOR | PU | 50x58x5/6,5 | |||||
| RPB6070 | RASPADOR | PU | 60x70x6,3/7,8 | |||||
| RPB7082 | RASPADOR | PU | 70×82,6×8/10 | |||||
| RPB8090 | RASPADOR | PU | 80x90x6,7/8,7 | |||||
| RPB8090A | RASPADOR | PU | 80x90x6,3/7,8 | |||||
| RPB90102 | RASPADOR | PU | 90×102,2×7,1/9,9 | |||||
| RPB100112 | RASPADOR | PU | 100×112,2×7,1/9,9 | |||||
| RPB110125 | RASPADOR | PU | 110x125x9,5/11,5 | |||||
| RPB120135 | RASPADOR | PU | 120x135x9,5/11,5 | |||||
| RPB125140 | RASPADOR | PU | 125x140x9,5/11,5 | |||||
| RPB130145 | RASPADOR | PU | 130x145x9,5/11,5 | |||||
| RPB140155 | RASPADOR | PU | 140x155x9,5/11,5 | |||||

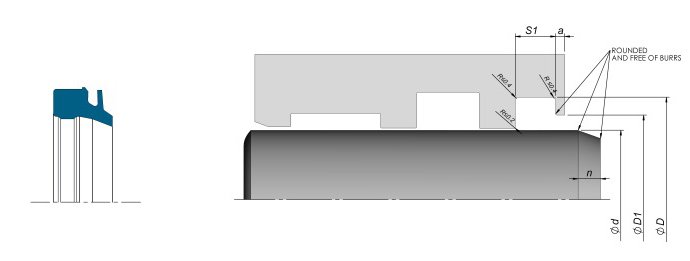

Instalação
Facilmente instalado em canais de tipo fechado. Recomendamos o uso de ferramentas especiais de montagem (consulte a seção Informações sobre instalação geral dos elementos de vedação hidráulica). É muito importante que as ferramentas de montagem sejam de material macio e não tenham bordas afiadas.
Notas:O canal deve ser projetado com uma forma adequada de acordo com os padrões dos raspadores RPB ou T846/849
