RPN - RASPADOR PNEUMÁTICO
O RPN é uma vedação de amortecimento pneumática com bordas de espaçamento de design especial para passagens de fluxo para amortecer em cilindros pneumáticos.
Vantagens • Fácil instalação
• Amortecimento confiável devido às passagens de fluxo e centralização automática
• Capaz de trabalhar em condições difíceis
Cilindros pneumáticos.
| Material | Código |
|---|---|
| NBR 90 SHORE A | NB 9001 |
| PU 92 SHORE A | PU 9201 |
| Condições de operação (NBR) | |||
|---|---|---|---|
| Meios de comunicação | Temperatura | Pressão | Velocidade |
| Ar comprimido preparado, seco e desidratado | -30°C / +105°C | ≤ 12 Bar | ≤ 1.0 m / sn |
| Condições de operação (PU) | |||
|---|---|---|---|
| Meios de comunicação | Temperatura | Pressão | Velocidade |
| Ar comprimido preparado, seco e desidratado | -30°C / +80°C | ≤ 16 Bar | ≤ 1.0 m / sn |
Nota: Os dados acima são valores máximos e não podem ser usados ao mesmo tempo.
Velocidade: ≤ 1.0 m / sn
| Medidas Disponíveis | Medidas Disponíveis | |||||||
|---|---|---|---|---|---|---|---|---|
| Codigo | OEM | Descrição | Material | Medida | ||||
| RPN1218 | RASPADOR | PU / NBR | 12X18X4,1/5 | |||||
| RPN1220 | RASPADOR | PU / NBR | 12X20X6,2/7,8 | |||||
| RPN1422 | RASPADOR | PU / NBR | 14X22X6,2/7,8 | |||||
| RPN1624 | RASPADOR | PU / NBR | 16X24X6,2/7,8 | |||||
| RPN1622 | RASPADOR | PU / NBR | 16X22X4,7/5,5 | |||||
| RPN1826 | RASPADOR | PU / NBR | 18X26X6,2/7,8 | |||||
| RPN2028 | RASPADOR | PU / NBR | 20X28X6,2/7,8 | |||||
| RPN2432 | RASPADOR | PU / NBR | 24X32X6,2/7,8 | |||||
| RPN2533 | RASPADOR | PU / NBR | 25X33X6,2/7,8 | |||||
| RPN2535 | RASPADOR | PU / NBR | 25X35X6,2/7,8 | |||||
| RPN2836 | RASPADOR | PU / NBR | 28X36X6,2/7,8 | |||||
| RPN3040 | RASPADOR | PU / NBR | 30X40X6,2/7,8 | |||||
| RPN3240 | RASPADOR | PU / NBR | 32X40X6,2/7,8 | |||||
| RPN3242 | RASPADOR | PU / NBR | 32X42X6,2/7,8 | |||||
| RPN3646 | RASPADOR | PU / NBR | 36X46X6,2/7,8 | |||||
| RPN4050 | RASPADOR | PU / NBR | 40X50X6,2/7,8 | |||||
| RPN5067 | RASPADOR | PU / NBR | 50X67X11/11 | |||||
| RPN5060 | RASPADOR | PU / NBR | 50X60X6,2/7,8 | |||||
| RPN5774 | RASPADOR | PU / NBR | 57X74X10/11 | |||||
| RPN7087 | RASPADOR | PU / NBR | 70X87X10/11 | |||||

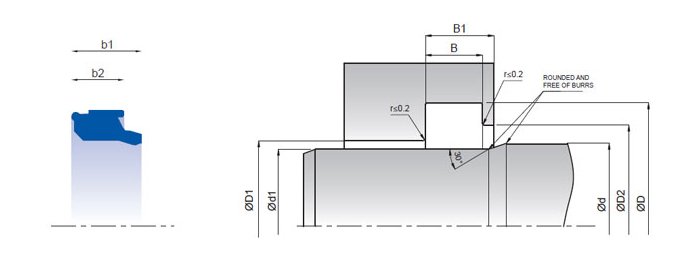

Instalação
Pode ser montado em canais fechados à mão. É muito importante que as ferramentas de montagem sejam de material macio e não tenham bordas afiadas. Antes da instalação, o elemento de vedação deve ser oleado com o óleo do sistema.
Notas:Para aplicações especiais que requerem altas temperaturas, o RPN pode ser produzido em material FKM, limitado a quantidade mínima por pedido.
