RPNM - RASPADOR
RPNM é uma combinação de vedação de raspador de ação única que consiste em um metal vulcanizado com borracha de nitrilo elastomérica usando métodos de produção especiais.
Vantagens• Efeito de limpeza superior
• Efeito de vedação superior
• Ampla gama de dimensões
• Capaz de trabalhar em condições difíceis
• Bom ajuste às mudanças de temperatura devido ao anel de metal
AplicaçãoCilindros pneumáticos.
| Material | Código |
|---|---|
| NBR 70 SHORE A | NB 7001 |
| AÇO ST37 | FE 9901 |
| Condições de operação | Condições de operação | |||||
|---|---|---|---|---|---|---|
| Media | Temperatura | Pressão | Velocidade | |||
| Ar comprimido preparado, seco e desidratado | -30°C +105°C | ≤ 16 Bar | ≤1.0 m/sn | |||
Nota: Os dados acima são valores máximos e não podem ser usados ao mesmo tempo.
Velocidade: ≤1.0 m/sn
| Medidas Disponíveis | Medidas Disponíveis | |||||||
|---|---|---|---|---|---|---|---|---|
| Codigo | OEM | Descrição | Material | Medida | ||||
| RPNM010 | RASPADOR | NBR+METAL | 10x19x7,5/8,4 | |||||
| RPNM012 | RASPADOR | NBR+METAL | 12x24x8,5/10 | |||||
| RPNM012A | RASPADOR | NBR+METAL | 12x20x7,5/8,5 | |||||
| RPNM014 | RASPADOR | NBR+METAL | 14x26x8,5/10 | |||||
| RPNM016 | RASPADOR | NBR+METAL | 16x28x8,5/10 | |||||
| RPNM018 | RASPADOR | NBR+METAL | 18x28x7,5/9 | |||||
| RPNM020 | RASPADOR | NBR+METAL | 20x32x8,5/10 | |||||
| RPNM022 | RASPADOR | NBR+METAL | 22x35x8,5/10 | |||||
| RPNM025 | RASPADOR | NBR+METAL | 25x38x8,5/10 | |||||
| RPNM030 | RASPADOR | NBR+METAL | 30x43x8,5/10 | |||||
| RPNM032 | RASPADOR | NBR+METAL | 32x45x8,5/10 | |||||
| RPNM035 | RASPADOR | NBR+METAL | 35x48x8,5/10 | |||||
| RPNM040 | RASPADOR | NBR+METAL | 40x53x8,5/10 | |||||
| RPNM045 | RASPADOR | NBR+METAL | 45x58x8,5/10 | |||||
| RPNM050 | RASPADOR | NBR+METAL | 50x63x8,5/10 | |||||

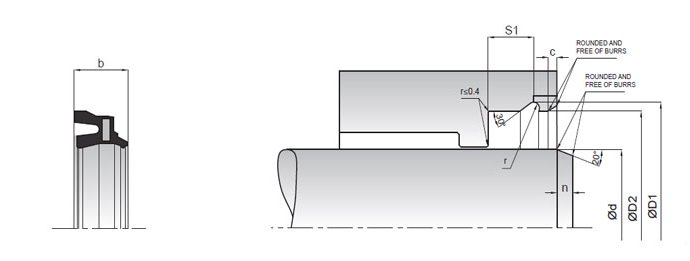

Instalação
O raspador RPNM deve ser encaixado no canal por meio de uma trava. A peça de vedação é empurrada e fixada pela trava. É muito importante que as ferramentas de montagem sejam de um material macio e não tenham arestas afiadas. Antes da instalação, o elemento de vedação deve ser oleado com o óleo do sistema.
