OUY – GAXETA
O perfil OUY é um anel de pistão de ação simples de borracha tipo U-Ring com lábios simétricos e um anel de apoio POM.
Vantagens
• Efeito de vedação otimizado
• Excelente resistência a altas temperaturas dependendo do tipo de material escolhido
• Boa resistência à extrusão
| Informações Técnicas | |||
|---|---|---|---|
| Fluidos | Temp | Pressão | Velocidade |
| Óleos hidráulicos minerais, Líquidos resistentes ao fogo, Fluidos biocompatíveis, Água e Outros (entre em contato com nossos especialistas) | -30 °C + 200 °C | 25 MPa | ≤0.5 m / s |
Máquinas móveis, Máquinas ferramentais,Prenssas e Cilindros padrão
MaterialVedação perfilado
NBR 70 Shore A
NBR 85 Shore A
FKM 85 Shore A
Anéis de reserva
Polioximetileno (POM)
Bronze-filled PTFE
| Medidas Disponíveis | Medidas Disponíveis | ||||||
|---|---|---|---|---|---|---|---|
| Codigo | OEM | Descrição | Material | Medida | |||
| OUY3320 | VEDADOR | NBR+POM | 33X20X10 | ||||
| OUY4025 | VEDADOR | NBR+POM | 40X25X12 | ||||
| OUY4530 | VEDADOR | NBR+POM | 45X30X12 | ||||
| OUY5530 | VEDADOR | NBR+POM | 55X30X12 | ||||
| OUY5035 | VEDADOR | NBR+POM | 50X35X12 | ||||
| OUY7040 | VEDADOR | NBR+POM | 70X40X12 | ||||
| OUY6035 | VEDADOR | NBR+POM | 60X35X15,5 | ||||
| OUY6045 | VEDADOR | NBR+POM | 60X45X12 | ||||
| OUY7045 | VEDADOR | NBR+POM | 70X45X15,5 | ||||
| OUY7054 | VEDADOR | NBR+POM | 70X54X10 | ||||
| OUY8050 | VEDADOR | NBR+POM | 80X50X12 | ||||
| OUY7055 | VEDADOR | NBR+POM | 70X55X12 | ||||
| OUY8570 | VEDADOR | NBR+POM | 85X70X12 | ||||
| OUY9068 | VEDADOR | NBR+POM | 90X68X14,5 | ||||
| OUY9070 | VEDADOR | NBR+POM | 90X70X12 | ||||
| OUY11088 | VEDADOR | NBR+POM | 110X88X14,5 | ||||
| OUY11090 | VEDADOR | NBR+POM | 110X90X13 | ||||
| OUY120100 | VEDADOR | NBR+POM | 120X100X14 | ||||
| OUY130110 | VEDADOR | NBR+POM | 130X110X14 | ||||

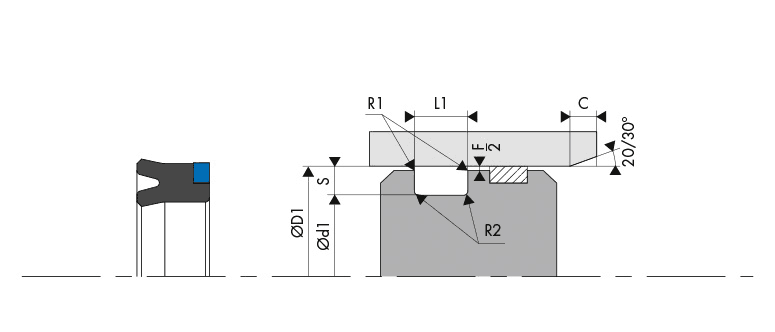

| Chanfro e Raios | |||
|---|---|---|---|
| Sessão Radial S | Raio R1 | Raio R2 | Chanfro C |
| 3.50 | 0.20 | 0.40 | 2.00 |
| 5.00 | 0.40 | 0.60 | 2.50 |
| 7.50 | 0.80 | 1.00 | 4.00 |
| 10.00 | 0.80 | 1.00 | 5.00 |
| Rigidez da Superficie | |||
|---|---|---|---|
| Rugosidade | Área de Superficie dinânica | Superfície estática | Sulco Flancos |
| Ra | 0,1 – 0,4 μm | ≤ 1,6 μm | ≤ 3,2 μm |
| Rz | 0,63 – 2,5 μm | ≤ 6,3 μm | ≤ 10,0 μm |
| Rmax | 1,0 – 4,0 μm | ≤ 10,0 μm | ≤ 16,0 μm |
| Lacunas de extrusão | ||||
|---|---|---|---|---|
| Pressão MPa | Escala de extrusão radial F / 2 | |||
| 2.5 MPa | 0.45 | |||
| 5.0 MPa | 0.35 | |||
| 7.5 MPa | 0.30 | |||
| 10.0 MPa | 0.25 | |||
| 15.0 MPa | 0.20 | |||
| 25.0 MPa | 0.10 | |||
