PHP – Vedador compacto para embolo
O perfil PHP é um vedante de pistão compacto de alta atuação, composto por um anel de fricção de poliuretano dinâmico, um anel NBR pré-apertado e dois anéis de apoio POM pré-apertados.
Vantagens
• Muito bom efeito de vedação
• Possível aumento nos intervalos de extrusão
• Excelente resistência à extrusão mesmo durante os picos de pressão
• Montada por deformação
| Informações Técnicas | |||
|---|---|---|---|
| Fluidos | Temp | Pressão | Velocidade |
| Óleos hidráulicos minerais | -30 °C + 100 °C | 40 MPa | ≤0.5 m |
Máquinas móveis e Cilindros hidráulicos
MaterialVedação perfilado
NBR 80 Shore A
Anel de fricção
PU 93 Shore A - Azul
PU 96 Shore A - Azul
Anéis de reserva
Polioximetileno (POM)
| Medidas Disponíveis | Medidas Disponíveis | ||||||
|---|---|---|---|---|---|---|---|
| Codigo | OEM | Descrição | Material | Medida | |||
| PHP40308 | VEDADOR | TPE+NBR+POM | 40X30X8 | ||||
| PHP50369 | VEDADOR | TPE+NBR+POM | 50X36X9 | ||||
| PHP55419 | VEDADOR | TPE+NBR+POM | 55X41X9 | ||||
| PHP60469 | VEDADOR | TPE+NBR+POM | 60X46X9 | ||||
| PHP634811 | VEDADOR | TPE+NBR+POM | 63X48X11 | ||||
| PHP655011 | VEDADOR | TPE+NBR+POM | 65X50X11 | ||||
| PHP705511 | VEDADOR | TPE+NBR+POM | 70X55X11 | ||||
| PHP756011 | VEDADOR | TPE+NBR+POM | 75X60X11 | ||||
| PHP806511 | VEDADOR | TPE+NBR+POM | 80X65X11 | ||||
| PHP857011 | VEDADOR | TPE+NBR+POM | 85X70X11 | ||||
| PHP907511 | VEDADOR | TPE+NBR+POM | 90X75X11 | ||||
| PHP958012 | VEDADOR | TPE+NBR+POM | 95X80X12,5 | ||||
| PHP1008512 | VEDADOR | TPE+NBR+POM | 100X85X12,5 | ||||
| PHP1059012 | VEDADOR | TPE+NBR+POM | 105X90X12,5 | ||||
| PHP1109512 | VEDADOR | TPE+NBR+POM | 110X95X12,5 | ||||
| PHP11510012 | VEDADOR | TPE+NBR+POM | 115X100X12,5 | ||||
| PHP12010512 | VEDADOR | TPE+NBR+POM | 120X105X12,5 | ||||
| PHP12510216 | VEDADOR | TPE+NBR+POM | 125X102X16 | ||||
| PHP13010716 | VEDADOR | TPE+NBR+POM | 130X107X16 | ||||
| PHP13510716 | VEDADOR | TPE+NBR+POM | 135X107X16 | ||||
| PHP14011716 | VEDADOR | TPE+NBR+POM | 140X117X16 | ||||
| PHP14512216 | VEDADOR | TPE+NBR+POM | 145X122X16 | ||||
| PHP15012716 | VEDADOR | TPE+NBR+POM | 150X127X16 | ||||
| PHP15513216 | VEDADOR | TPE+NBR+POM | 155X132X16 | ||||
| PHP16013716 | VEDADOR | TPE+NBR+POM | 160X137X16 | ||||
| PHP16514216 | VEDADOR | TPE+NBR+POM | 165X142X16 | ||||
| PHP17014716 | VEDADOR | TPE+NBR+POM | 170X147X16 | ||||
| PHP18015716 | VEDADOR | TPE+NBR+POM | 180X157X16 | ||||

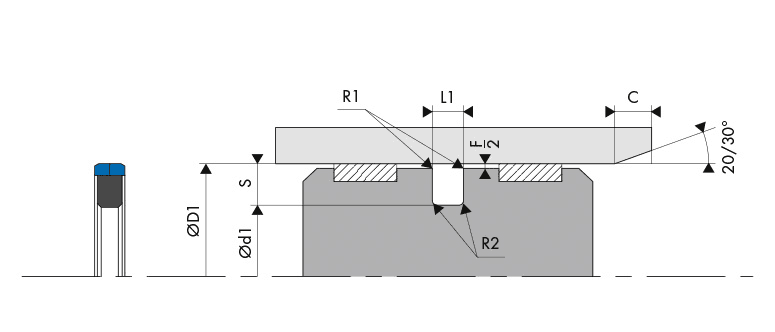

| Chanfro e Raios | |||
|---|---|---|---|
| Sessão Radial S | Raio R1 | Raio R2 | Chanfro C |
| 5.00 | 0,20 | 0,70 | 2.50 |
| 7,50 | 0,20 | 1.20 | 5.00 |
| 11.50 | 0,20 | 1,80 | 8,00 |
| 14.00 | 0,20 | 2.50 | 10,00 |
| Rigidez da Superficie | |||
|---|---|---|---|
| Rugosidade | Área de Superficie dinânica | Superfície estática | Sulco Flancos |
| Ra | 0,1 – 0,4 μm | ≤ 1,6 μm | ≤ 3,2 μm |
| Rz | 0,63 – 2,5 μm | ≤ 6,3 μm | ≤ 10,0 μm |
| Rmax | 1,0 – 4,0 μm | ≤ 10,0 μm | ≤ 16,0 μm |
| Lacunas de extrusão | ||||
|---|---|---|---|---|
| Pressão MPa | Fio de extrusão radial F/2 | |||
| 10 MPa | 0.50 | |||
| 25 MPa | 0.50 | |||
| 35 MPa | 0,40 | |||
| 40 MPa | 0,30 | |||
