SPGA – Vedador compacto para embolo

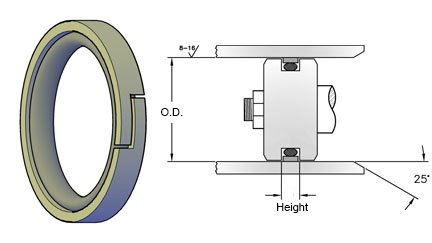

SPGA é uma vedação de pistão de dupla ação de duas peças que consiste em um anel de perfil bi partido em fibra de vidro e um o-ring oval como elemento energizante.
Usado exclusivamente em máquinas caterpillar
Pode ser fabricado em PTFE + NBR, dependendo da aplicação.
| Material | Código |
|---|---|
| NBR 70 Shore A | NB 7001 |
| PTFE | PT 6003 |
| Condições de funcionamento | |||
|---|---|---|---|
| Fluidos | Temp | Pressão | Velocidade |
| Óleos hidráulicos minerais | -30 °C + 100 °C | 40 MPa | ≤ 5.0 m / sn |
| HFA ve HFB | + 5 ° C + 60 ° C | ≤400 Bar | ≤ 5.0 m / sn |
| HFC | -30 ° C + 60 ° C | ≤400 Bar | ≤ 5.0 m / sn |
Velocidade: ≤ 5,0 m / sn
| Borracha de selamento permessível | |||
|---|---|---|---|
| B (MM) | Smax (MM) | ||
| X | 150 Bar | 250 Bar | 400 Bar |
| 2.2 | 0.25 | 0.20 | 0.15 |
| 3.2 | 0.4 | 0.25 | 0.15 |
| 4.2 | 0.4 | 0.25 | 0.20 |
| 6.3 | 0.5 | 0.30 | 0.20 |
| 8.1 | 0.6 | 0.35 | 0.25 |
| 9.5 | 0.7 | 0.50 | 0.30 |
Nota: O maior valor de fecho de vedação que ocorre no lado não pressurizado do vedante tb uma importância vital para a função do vedante e, a este respeito, é muito importante utilizar o valor S inferior aos números indicados acima.
| Medidas Disponíveis | Medidas Disponíveis | |||||||
|---|---|---|---|---|---|---|---|---|
| Codigo | OEM | Descrição | Material | Medida | ||||
| SPGA100 | 9X-7298 | VEDADOR | MOL+NBR | 100X7,3 | ||||
| SPGA110 | 9X-7301 | VEDADOR | MOL+NBR | 110X7,3 | ||||
| SPGA120 | 9X-3592 | VEDADOR | MOL+NBR | 120X7,3 | ||||
| SPGA127 | VEDADOR | MOL+NBR | 127X7,3 | |||||
| SPGA130 | 9X-3595 | VEDADOR | MOL+NBR | 130X7,3 | ||||
| SPGA135 | 237-1934 | VEDADOR | MOL+NBR | 135MM | ||||
| SPGA140 | 9X-3598 | VEDADOR | MOL+NBR | 140X9,6 | ||||
| SPGA150 | 9X-3601 | VEDADOR | MOL+NBR | 150X9,6 | ||||
| SPGA160 | 9X-3604 | VEDADOR | MOL+NBR | 160X9,6 | ||||
| SPGA170 | 9X-3605, 9X-3607 | VEDADOR | MOL+NBR | 170X9,6 | ||||
| SPGA180 | 9X-3610 | VEDADOR | MOL+NBR | 180X15,8 | ||||
| SPGA190 | 125-1286 | VEDADOR | MOL+NBR | 190X9,6 | ||||
| SPGA200 | 8C-9179 | VEDADOR | MOL+NBR | 200X9,6 | ||||
| SPGA210 | 172-3918 | VEDADOR | MOL+NBR | 210MM | ||||
| SPGA220 | 8C-9182 | VEDADOR | MOL+NBR | 220X9,6 | ||||
| SPGA220B | 219-1438 | VEDADOR | MOL+NBR | 220X15,8 | ||||
| SPGA3000 | 9X-7337 | VEDADOR | MOL+NBR | 76,2X4,8 | ||||
| SPGA3500 | 8T-8218 | VEDADOR | MOL+NBR | 88,9X4,8 | ||||
| SPGA4000 | 8C-9160 | VEDADOR | MOL+NBR | 101,6X4,8 | ||||
| SPGA4250 | 8C-9164 | VEDADOR | MOL+NBR | 107,5X6,3 | ||||
| SPGA4500 | 9X-7269 | VEDADOR | MOL+NBR | 114,5X6,3 | ||||
| SPGA4750 | 4T-8588 | VEDADOR | MOL+NBR | 120,5X6,3 | ||||
| SPGA4750B | 8C-5215 | VEDADOR | MOL+NBR | 120,5X15,8 | ||||
| SPGA5000 | 9X-7264 | VEDADOR | MOL+NBR | 127X9,6 | ||||
| SPGA5250 | 8T-0763 | VEDADOR | MOL+NBR | 133,3X9,6 | ||||
| SPGA5500 | 6E-0465 | VEDADOR | MOL+NBR | 139,7X9,6 | ||||
| SPGA5500B | 4T-5173 | VEDADOR | MOL+NBR | 139,7X15,8 | ||||
| SPGA5750 | 246-2896 | VEDADOR | MOL+NBR | 146,05X9,6 | ||||
| SPGA6000 | 8C-9173 | VEDADOR | MOL+NBR | 152X9,6 | ||||
| SPGA6000B | 4T-4144 | VEDADOR | MOL+NBR | 152X15,8 | ||||
| SPGA6250 | 8T-1788 | VEDADOR | MOL+NBR | 158,75X15,8 | ||||
| SPGA6500 | 4T-8695 | VEDADOR | MOL+NBR | 165,1X15,8 | ||||
| SPGA7000 | 8T-1789 | VEDADOR | MOL+NBR | 177,8X15,8 | ||||
| SPGA7250 | 8T-1790 | VEDADOR | MOL+NBR | 184,15X15,8 | ||||
| SPGA7500 | 8T-1791 | VEDADOR | MOL+NBR | 190,5X15,8 | ||||
| SPGA7750 | 8T-1792 | VEDADOR | MOL+NBR | 196,85X15,8 | ||||
| SPGA8250 | 8T-1793 | VEDADOR | MOL+NBR | 209,55X15,8 | ||||
| SPGA8500 | 9T-0119 | VEDADOR | MOL+NBR | 215,9X15,8 | ||||
| SPGA9250 | 4T-4143 | VEDADOR | MOL+NBR | 234,95X9,6 | ||||
| SPGA10000 | 8T-1794 | VEDADOR | MOL+NBR | 254X17,5 | ||||
| SPGA10500 | 8T-1796 | VEDADOR | MOL+NBR | 266,7X17,5 | ||||
| Rigidez da Superficie | |||
|---|---|---|---|
| Rugosidade | Área de Superficie dinânica | Superfície estática | Sulco Flancos |
| Ra | ≤0.2 μm | ≤ 1.6 μm | ≤ 3.2 μm |
| Rmax | ≤ 2.0 μm | ≤ 6.3 μm | ≤ 15 μm |
