SPGO é uma vedação de pistão de dupla ação de duas peças que consiste em um anel de perfil de PTFE de mistura especial e um o-ring como elemento energizante.
Vantagens do produto• Baixa fricção, livre de deslizamento
• Design de ranhura simples e baixas alturas de carcaça axial
• Longa vida útil
• Alta velocidade de deslizamento
• Ampla gama de temperatura e produtos químicos dependendo do material o-ring
• Coeficiente mínimo de atrito estático e dinâmico para uma perda de energia mínima e temperatura de operação
• Ampla gama de dimensões
AplicacãoMáquinas de injeção, empilhadeiras, plataformas de carga, gruas, máquinas agrícolas, máquinas pesadas e válvulas para sistemas hidráulicos e pneumáticos.
InstalaçãoRecomenda-se a utilização de uma ferramenta de montagem especial (consulte nossa linha de ferramentas) e ter um desenho de ranhura aberta para dimensões inferiores a Ø 40 mm. É muito importante que as ferramentas de montagem sejam de material macio e não tenham arestas vivas.
Antes da instalação, o elemento de vedação deve ser lubrificado com óleo do sistema.
Recomenda-se o uso de forno elétrico para aquecimento do PTFE, facilitando assim a sua montagem.
Material | Código |
---|---|
NBR 70 Shore A | NB 7001 |
PTFE | PT 6003 |
Condições de funcionamento | |||
---|---|---|---|
Fluidos | Temp | Pressão | Velocidade |
Óleos hidráulicos minerais | -30 °C + 105 °C | 40 MPa | ≤ 5.0 m / sn |
HFA ve HFB | + 5 ° C + 60 ° C | ≤400 Bar | ≤ 5.0 m / sn |
HFC | -30 ° C + 60 ° C | ≤400 Bar | ≤ 5.0 m / sn |
Velocidade: ≤ 5,0 m / sn
Rigidez da superfície | |||
---|---|---|---|
Rugosidade | Área de Superficie dinânica | Superfície estática | Sulco Flancos |
Ra | 0.2 μm | ≤ 1.6 μm | ≤ 3.2 μm |
Rmax | ≤ 2.0 μm | ≤ 6.3 μm | ≤ 15.0 μm |
Borracha de selamento permessível | |||
---|---|---|---|
B (MM) | Smax (MM) | ||
X | 150 Bar | 250 Bar | 400 Bar |
2.2 | 0.25 | 0.20 | 0.15 |
3.2 | 0.4 | 0.25 | 0.15 |
4.2 | 0.4 | 0.25 | 0.20 |
6.3 | 0.5 | 0.30 | 0.20 |
8.1 | 0.6 | 0.35 | 0.25 |
9.5 | 0.7 | 0.50 | 0.30 |
Nota: O maior valor de fecho de vedação que ocorre no lado não pressurizado do vedante tb uma importância vital para a função do vedante e, a este respeito, é muito importante utilizar o valor S inferior aos números indicados acima.
Medidas Disponíveis | Medidas Disponíveis | ||||||||
---|---|---|---|---|---|---|---|---|---|
Codigo | OEM | Descrição | Material | Medida | |||||
SPGO010 | PTFE+NBR | 10X5,1X2,2 | |||||||
SPGO012 | PTFE+NBR | 12X7,1X2,2 | |||||||
SPGO015 | PTFE+NBR | 15X7,5X3,2 | |||||||
SPGO016 | PTFE+NBR | 16X8,5X3,2 | |||||||
SPGO020 | PTFE+NBR | 20X12,5X3,2 | |||||||
SPGO022 | PTFE+NBR | 22X14,5X3,2 | |||||||
SPGO025 | PTFE+NBR | 25X14X4,2 | |||||||
SPGO025A | PTFE+NBR | 25X17,5X3,2 | |||||||
SPGO030 | PTFE+NBR | 30X22,5X3,2 | |||||||
SPGO032 | PTFE+NBR | 32X21X4,2 | |||||||
SPGO032A | PTFE+NBR | 32X24,5X3,2 | |||||||
SPGO035 | PTFE+NBR | 35X27,5X3,2 | |||||||
SPGO040 | PTFE+NBR | 40X24,5X6,3 | |||||||
SPGO040A | PTFE+NBR | 40X29X4,2 | |||||||
SPGO040B | PTFE+NBR | 40X32,5X3,2 | |||||||
SPGO045 | PTFE+NBR | 45X34X4,2 | |||||||
SPGO048 | PTFE+NBR | 48X37X4,2 | |||||||
SPGO050A | PTFE+NBR | 50X39X4,2 | |||||||
SPGO055A | PTFE+NBR | 55X44X4,2 | |||||||
SPGO060 | PTFE+NBR | 60X44,5X6,3 | |||||||
SPGO060A | PTFE+NBR | 60X49X4,2 | |||||||
SPGO063 | PTFE+NBR | 63X47,5X6,3 | |||||||
SPGO063A | PTFE+NBR | 63X52X4,2 | |||||||
SPGO063B | PTFE+NBR | 63X55X3,2 | |||||||
SPGO065 | PTFE+NBR | 65X49,5X6,3 | |||||||
SPGO065A | PTFE+NBR | 65X54X4,2 | |||||||
SPGO070 | PTFE+NBR | 70X54,5X6,3 | |||||||
SPGO070A | PTFE+NBR | 70X59X4,2 | |||||||
SPGO075 | PTFE+NBR | 75X59,5X6,3 | |||||||
SPGO080H | PTFE+NBR | 80X59X8,1 | |||||||
SPGO080 | PTFE+NBR | 80X64,5X6,3 | |||||||
SPGO080A | PTFE+NBR | 80X69X4,2 | |||||||
SPGO085 | PTFE+NBR | 85X69,5X6,3 | |||||||
SPGO090H | PTFE+NBR | 90X69X8,1 | |||||||
SPGO090 | PTFE+NBR | 90X74,5X6,3 | |||||||
SPGO095 | PTFE+NBR | 95X79,5X6,3 | |||||||
SPGO100H | PTFE+NBR | 100X79X8,1 | |||||||
SPGO100 | PTFE+NBR | 100X84,5X6,3 | |||||||
SPGO105 | PTFE+NBR | 105X89,5X6,3 | |||||||
SPGO110 | PTFE+NBR | 110X89X8,1 | |||||||
SPGO110A | PTFE+NBR | 110X94,5X6,3 | |||||||
SPGO115 | PTFE+NBR | 115X94X8,1 | |||||||
SPGO115A | PTFE+NBR | 115X99,5X6,3 | |||||||
SPGO120 | PTFE+NBR | 120X99X8,1 | |||||||
SPGO120A | PTFE+NBR | 120X104,5X6,3 | |||||||
SPGO125 | PTFE+NBR | 125X104X8,1 | |||||||
SPGO125A | PTFE+NBR | 125X109,5X6,3 | |||||||
SPGO125B | PTFE+NBR | 125X114X4,2 | |||||||
SPGO127 | PTFE+NBR | 127X111,50X6,3 | |||||||
SPGO130 | PTFE+NBR | 130X109X8,1 | |||||||
SPGO135 | PTFE+NBR | 135X124X8,1 | |||||||
SPGO140 | PTFE+NBR | 140X119X8,1 | |||||||
SPGO140A | PTFE+NBR | 140X124,5X6,3 | |||||||
SPGO150 | PTFE+NBR | 150X129X8,1 | |||||||
SPGO160 | PTFE+NBR | 160X139X8,1 | |||||||
SPGO165 | PTFE+NBR | 165X144X8,1 | |||||||
SPGO170 | PTFE+NBR | 170X149X8,1 | |||||||
SPGO180 | PTFE+NBR | 180X159X8,1 | |||||||
SPGO190 | PTFE+NBR | 190X169X8,1 | |||||||
SPGO200 | PTFE+NBR | 200X179X8,1 | |||||||
SPGO215 | PTFE+NBR | 215X194X8,1 | |||||||
SPGO220 | PTFE+NBR | 220X199X8,1 | |||||||
SPGO225 | PTFE+NBR | 225X204X8,1 | |||||||
SPGO230 | PTFE+NBR | 230X209X8,1 | |||||||
SPGO250 | PTFE+NBR | 250X229X8,1 | |||||||
SPGO270 | PTFE+NBR | 270X249X8,1 | |||||||
SPGO280 | PTFE+NBR | 280X259X8,1 | |||||||
SPGO300 | PTFE+NBR | 300X279X8,1 | |||||||
SPGO320 | PTFE+NBR | 320X299X8,1 | |||||||
SPGO350 | PTFE+NBR | 350X325,5X8,1 | |||||||
SPGO380 | PTFE+NBR | 380X355,5X8,1 | |||||||
SPGO400 | PTFE+NBR | 400X375,5X8,1 | |||||||
SPGO450 | PTFE+NBR | 450X425,5X8,1 | |||||||
SPGO500 | PTFE+NBR | 500X475,5X8,1 |
Nota: esse vedador suporte de -30ºC até +105ºC
Material: PTFE + NBR

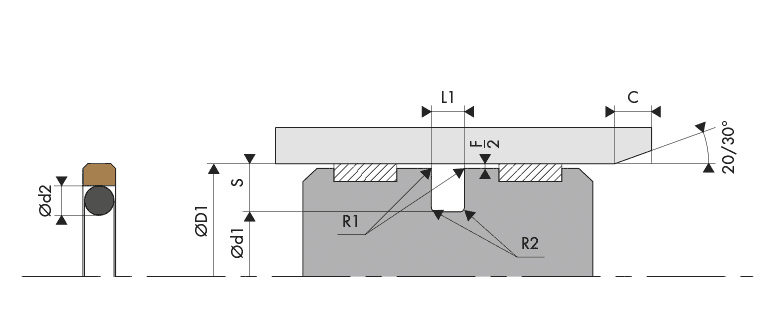

Chanfro e Raios | |||
---|---|---|---|
Sessão Radial S | Raio R1 | Raio R2 | Chanfro C |
2.45 | 0.30 | 0.40 | 3.00 |
3.75 | 0.30 | 0.60 | 3.00 |
5.50 | 0.30 | 1.00 | 3.00 |
7.75 | 0.30 | 1.30 | 5.00 |
10.50 | 0.30 | 1.80 | 6.00 |
12.25 | 0.30 | 1.80 | 8.00 |
14.00 | 0.30 | 2.50 | 10.00 |
19.00 | 0.30 | 3.00 | 12.00 |
Rigidez da Superficie | |||
---|---|---|---|
Rugosidade | Área de Superficie dinânica | Superfície estática | Sulco Flancos |
Ra | 0.05 – 0.2 μm | ≤ 1.6 μm | ≤ 3.2 μm |
Rz | 0.4 – 1.6 μm | ≤ 6.3 μm | ≤ 10.0 μm |
Rmax | 0.63 – 2.5 μm | ≤ 10.0 μm | ≤ 16.0 μm |
Lacunas de extrusão | ||||
---|---|---|---|---|
Pressão MPa | Fio de extrusão radial F/2 | |||
10 MPa | 20 MPa | 40 MPa | ||
2.45 | 0.30 | 0.20 | 0.15 | |
3.75 | 0.40 | 0.25 | 0.15 | |
5.50 | 0.40 | 0.25 | 0.20 | |
7.75 | 0.50 | 0.30 | 0.20 | |
10.50 | 0.60 | 0.35 | 0.25 | |
12.25 | 0.60 | 0.35 | 0.25 | |
14.00 | 0.70 | 0.50 | 0.30 | |
19.00 | 1.00 | 0.70 | 0.60 |
