SPGW – Vedador para embolo
O perfil SPGW é um vedante de pistão compacto de duplo efeito, de alto desempenho, composto por um anel de fricção de PTFE dinâmico com bronze, anel NBR pré-apertado perfilado e dois anéis de apoio POM.
Vantagens do produto• Baixo coeficiente de atrito
• Nenhum efeito stick-slip
• Longa vida útil
• Possível aumento nos intervalos de extrusão
• Excelente resistência à extrusão mesmo durante picos de pressão
• Excelente resistência à abrasão
• Montado por deformação
AplicacãoMáquinas móveis, Cilindros hidráulicos.
MateriaisVedação perfilada
NBR 80 Shore A
FKM 80 Shore A
Anel de fricção
PTFE cheio de bronze
PTFE com fibra de vidro
PTFE com grafite
Anéis de apoio
Polioximetileno(POM)
PTFE é um polímero termoplástico feito de tetrafluoroetileno com propriedades excepcionais – muito baixo coeficiente de atrito (fricção adesiva e fricção deslizante são quase iguais), fisiologicamente seguro para temperaturas até + 200 ° C, excelentes propriedades de isolamento elétrico e excelente compatibilidade química com a maioria dos fluidos. Por outro lado, como é um material a base de plástico e não elástico, não pode facilmente substituir bases de borracha.
Cargas:
Resistência a produtos químicos
Selagem de água
Dielétrico
Antiaderente
Baixo coeficiente de atrito
Propriedades de desgaste
Conjunto de compressão
Boa resistência a produtos químicos
Condutividade térmica e elétrica
Antiestático
Eficiente como parte da dinâmica
Aplicações com compressão
Propriedades de desgaste
Força mecânica
Um pouco mais abrasivo, mas pode ser
corrigido com a adição de MOS2
Propriedades químicas e dielétricas preservadas
Bem adaptado para aplicações com
rotação e movimentos alternados simultâneos
Deformação e resistência à fluência
Resistente à compressão
Auto-lubrificante
Condutividade elétrica e térmica
Não altera peças metálicas
Redução da resistência a determinados produtos químicos
Utilizado para vedações dinâmicas com uma forte compressão e baixo nível de desgaste
Resistente à compressão
Resistente ao desgaste
Excelente estabilidade química
Boa condutividade térmica
A borracha nitrílica (NBR) é o termo geral para o copolímero de acrilonitrilo-butadieno. O teor de ACN pode variar entre 18% e 50%. Enquanto o teor de acrilonitrilo é importante, a resistência ao óleo e combustível é mais. Por outro lado, a elasticidade e o conjunto de compressão não são tão bons. A NBR tem boas propriedades mecânicas e boa resistência ao desgaste.
| Resistência química | Problemas de compatibilidade | Temperatura |
|---|---|---|
| Hidrocarbonetos alifáticos (propano, butano, petróleo, gasóleo), Óleos e gorduras minerais, Fluidos resistentes ao fogo (HFA, HFB e HFC), Ácidos diluídos, soluções alcalinas e salinas para baixas temperaturas, Água (até + 100 ° C máx) | Combustíveis com alto conteúdo aromático, Os hidrocarbonetos aromáticos (benzeno), Os hidrocarbonetos clorados (tricloroetileno), Os solventes polares (cetona, acetona, ácido acético, éster de etileno), Ácidos fortes, Líquidos de freio à base de glicol, Agentes atmosféricos e ozônio | -30 ° C / + 100 ° C (pico de curto prazo a + 120 ° C), -40 ° C / + 100 ° C com NBRs especiais |
| Resistência química | Hidrocarbonetos alifáticos (propano, butano, petróleo, gasóleo), Óleos e gorduras minerais, Fluidos resistentes ao fogo (HFA, HFB e HFC), Ácidos diluídos, soluções alcalinas e salinas para baixas temperaturas, Água (até + 100 ° C máx) | |
| Problemas de compatibilidade | Combustíveis com alto conteúdo aromático, Os hidrocarbonetos aromáticos (benzeno), Os hidrocarbonetos clorados (tricloroetileno), Os solventes polares (cetona, acetona, ácido acético, éster de etileno), Ácidos fortes, Líquidos de freio à base de glicol, Agentes atmosféricos e ozônio | |
| Temperatura | -30 ° C / + 100 ° C (pico de curto prazo a + 120 ° C), -40 ° C / + 100 ° C com NBRs especiais |
| Medidas Disponíveis | Medidas Disponíveis | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Codigo | OEM | Descrição | Material | Medida | |||||
| SPGW045 | VEDADOR | PTFE + NBR + POM | 45X31X8.5 | ||||||
| SPGW050 | VEDADOR | PTFE + NBR + POM | 50X36X8.5 | ||||||
| SPGW055 | VEDADOR | PTFE + NBR + POM | 55X41X8.5 | ||||||
| SPGW060 | VEDADOR | PTFE + NBR + POM | 60X46X8.5 | ||||||
| SPGW060A | VEDADOR | PTFE + NBR + POM | 60X50X8 | ||||||
| SPGW063 | VEDADOR | PTFE + NBR + POM | 63X48X10.5 | ||||||
| SPGW065 | VEDADOR | PTFE + NBR + POM | 65X50X10.5 | ||||||
| SPGW070 | VEDADOR | PTFE + NBR + POM | 70X55X10.5 | ||||||
| SPGW075 | VEDADOR | PTFE + NBR + POM | 75X60X10.5 | ||||||
| SPGW080 | VEDADOR | PTFE + NBR + POM | 80X65X10.5 | ||||||
| SPGW085 | VEDADOR | PTFE + NBR + POM | 85X70X10.5 | ||||||
| SPGW090 | VEDADOR | PTFE + NBR + POM | 90X75X10.5 | ||||||
| SPGW90A | VEDADOR | PTFE + NBR + POM | 90X75X12.5 | ||||||
| SPGW095 | VEDADOR | PTFE + NBR + POM | 95X80X10.5 | ||||||
| SPGW100 | VEDADOR | PTFE + NBR + POM | 100X85X12 | ||||||
| SPGW105A | VEDADOR | PTFE + NBR + POM | 105X88X14 | ||||||
| SPGW105 | VEDADOR | PTFE + NBR + POM | 105X90X12 | ||||||
| SPGW105B | VEDADOR | PTFE + NBR + POM | 105X90X13,5 | ||||||
| SPGW105C | VEDADOR | PTFE + NBR + POM | 105X90X14 | ||||||
| SPGW110 | VEDADOR | PTFE + NBR + POM | 110X95X12 | ||||||
| SPGW115 | VEDADOR | PTFE + NBR + POM | 115X100X12 | ||||||
| SPGW120 | VEDADOR | PTFE + NBR + POM | 120X105X12 | ||||||
| SPGW125 | VEDADOR | PTFE + NBR + POM | 125X102X15.5 | ||||||
| SPGW125A | VEDADOR | PTFE + NBR + POM | 125X108X14 | ||||||
| SPGW130 | VEDADOR | PTFE + NBR + POM | 130X107X15.5 | ||||||
| SPGW135 | VEDADOR | PTFE + NBR + POM | 135X112X15.5 | ||||||
| SPGW140 | VEDADOR | PTFE + NBR + POM | 140X117X15.5 | ||||||
| SPGW140A | VEDADOR | PTFE + NBR + POM | 140X120X18,5 | ||||||
| SPGW140B | VEDADOR | PTFE + NBR + POM | 140X121,5X19 | ||||||
| SPGW145 | VEDADOR | PTFE + NBR + POM | 145X122X15.5 | ||||||
| SPGW150 | VEDADOR | PTFE + NBR + POM | 150X127X15.5 | ||||||
| SPGW150A | VEDADOR | PTFE + NBR + POM | 150X130X18 | ||||||
| SPGW150B | VEDADOR | PTFE + NBR + POM | 150X135X12,5 | ||||||
| SPGW155 | VEDADOR | PTFE + NBR + POM | 155X132X15.5 | ||||||
| SPGW160 | VEDADOR | PTFE + NBR + POM | 160X137X15.5 | ||||||
| SPGW160A | VEDADOR | PTFE + NBR + POM | 160X141,5X19 | ||||||
| SPGW160B | VEDADOR | PTFE + NBR + POM | 160X145X12,5 | ||||||
| SPGW165 | VEDADOR | PTFE + NBR + POM | 165X142X15.5 | ||||||
| SPGW165A | VEDADOR | PTFE + NBR + POM | 165X145X17 | ||||||
| SPGW170 | VEDADOR | PTFE + NBR + POM | 170X147X15.5 | ||||||
| SPGW170A | VEDADOR | PTFE + NBR + POM | 170X155X16 | ||||||
| SPGW175 | VEDADOR | PTFE + NBR + POM | 175X152X15.5 | ||||||
| SPGW180 | VEDADOR | PTFE + NBR + POM | 180X157X15.5 | ||||||
| SPGW180A | VEDADOR | PTFE + NBR + POM | 180X160X18 | ||||||
| SPGW185 | VEDADOR | PTFE + NBR + POM | 185X162X15.5 | ||||||
| SPGW190 | VEDADOR | PTFE + NBR + POM | 190X167X15.5 | ||||||
| SPGW195 | VEDADOR | PTFE + NBR + POM | 195X172X15.5 | ||||||
| SPGW200 | VEDADOR | PTFE + NBR + POM | 200X177X15.5 | ||||||
| SPGW210 | VEDADOR | PTFE + NBR + POM | 210X187X15.5 | ||||||
| SPGW220 | VEDADOR | PTFE + NBR + POM | 220X197X15.5 | ||||||
| SPGW225 | VEDADOR | PTFE + NBR + POM | 225X202X15.5 | ||||||
| SPGW230 | VEDADOR | PTFE + NBR + POM | 230X207X15.5 | ||||||
| SPGW240 | VEDADOR | PTFE + NBR + POM | 240X217X15.5 | ||||||
| SPGW250 | VEDADOR | PTFE + NBR + POM | 250X222X17 | ||||||
| SPGW260 | VEDADOR | PTFE + NBR + POM | 260X232X17 | ||||||
| SPGW270 | VEDADOR | PTFE + NBR + POM | 270X242X17 | ||||||
| SPGW280 | VEDADOR | PTFE + NBR + POM | 280X252X17 | ||||||
| SPGW290 | VEDADOR | PTFE + NBR + POM | 290X262X17 | ||||||
| SPGW290A | VEDADOR | PTFE + NBR + POM | 290X270X16 | ||||||
| SPGW300 | VEDADOR | PTFE + NBR + POM | 300X272X17 | ||||||
| SPGW360 | VEDADOR | PTFE + NBR + POM | 360X332X17,5 | ||||||
| SPGW3000 | VEDADOR | PTFE + NBR + POM | 76,2X62,02X14,7 | ||||||
| SPGW3250 | VEDADOR | PTFE + NBR + POM | 82,5X14,7 | ||||||
| SPGW3500 | VEDADOR | PTFE + NBR + POM | 88,9X14,7 | ||||||
| SPGW4000 | VEDADOR | PTFE + NBR + POM | 101,6X89,45X14,7 | ||||||
| SPGW4250 | VEDADOR | PTFE + NBR + POM | 107,95X98,80X14,7 | ||||||
| SPGW4500 | VEDADOR | PTFE + NBR + POM | 114,5X102,15X14,7 | ||||||
| SPGW5000 | VEDADOR | PTFE + NBR + POM | 127X19,05 | ||||||
| SPGW6000 | VEDADOR | PTFE + NBR + POM | 152X14,7 | ||||||
| SPGW6000A | VEDADOR | PTFE + NBR + POM | 152X19,05 | ||||||
| SPGW7000 | VEDADOR | PTFE + NBR + POM | 177,8X19,05 | ||||||
| SPGW7500 | VEDADOR | PTFE + NBR + POM | 190,05X19,05 | ||||||
Nota: esse vedador suporte de -30ºC até +105ºC
Material: PTFE + NBR

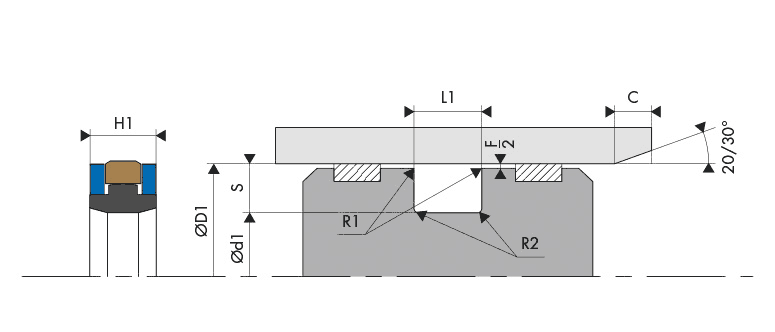

| Chanfro e Raios | |||
|---|---|---|---|
| Sessão Radial S | Raio R1 | Raio R2 | Chanfro C |
| 5,00 | 0,20 | 0,70 | 2,50 |
| 7,50 | 0,20 | 1,20 | 5,00 |
| 11,50 | 0,20 | 1,80 | 8,00 |
| 14,00 | 0,20 | 2,50 | 10,00 |
| Rigidez da Superficie | |||
|---|---|---|---|
| Rugosidade | Área de Superficie dinânica | Superfície estática | Sulco Flancos |
| Ra | 0,05 – 0,2 μm | ≤ 1,6 μm | ≤ 3,2 μm |
| Rz | 0,4 – 1,6 μm | ≤ 6,3 μm | ≤ 10,0 μm |
| Rmax | 0,63 – 2,5 μm | ≤ 10,0 μm | ≤ 16,0 μm |
| Lacunas de extrusão | ||||
|---|---|---|---|---|
| Pressão MPa | Fio de extrusão radial F/2 | |||
| 10 MPa | 0,50 | |||
| 25 Mpa | 0,50 | |||
| 35 MPa | 0,40 | |||
| 40 MPa | 0,30 | |||
| 50 MPa | 0,30 | |||
