UNP – Gaxeta
Descrição do Produto

O perfil UNP é um vedante de pistão de atuação simples tipo anel em U com lábios de poliuretano assimétricos.

Vantagens do produto

• Excelente otimização do efeito de vedação nas pressões alta e baixa

• Resistência à abrasão e ao desgaste

• Montagem por deformação em canais fechados

Aplicacão

Máquinas móveis, Cilindros hidráulicos, Prensas de injeção, Máquinas- ferramentas.

Materiais

Vedação perfilada

PU 93 Shore A - Azul

PU 96 Shore A - Azul

Alta Temp. PU 96 Shore A - Bege

Informações Técnicas
Temp Pressão Velocidade Fluidos
-30 ° C / + 110 ° C 40 MPa 0.5 m / s Óleos hidráulicos minerais
Material Código
NBR 90 Shore A NB 9001
PU 92 Shore A PU 9201
Condições de funcionamento(NBR)
Media Temp Pressão Velocidade
Óleos minerais (DIN 51524) -30 ° C / + 105 ° C ≤ 150 Bar ≤ 0.5 m / sn
HFA e HFB 5 ° C / + 60 ° C ≤ 150 Bar ≤ 0.5 m / sn
HFC -30 ° C + 60 ° C ≤ 150 Bar ≤ 0.5 m / sn
Condições de funcionamento(PU)
Media Temp Pressão Velocidade
Óleos minerais (DIN 51524) -30 ° C / + 100 ° C ≤ 400 Bar ≤ 0.5 m / sn
HFA e HFB 5 ° C / + 50 ° C ≤ 400 Bar ≤ 0.5 m / sn
HFC -30 ° C + 40 ° C ≤ 400 Bar ≤ 0.5 m / sn

Nota: Os dados acima são valores máximose não podem ser usados ao mesmo tempo

Medidas Disponíveis Medidas Disponíveis
Codigo OEM Descrição Material Medida
UNP1465 GAXETA PU / NBR 14X5.8X5.5
UNP1686 GAXETA PU / NBR 16X8X5.8
UNP1686A GAXETA PU / NBR 16X8X6
UNP1687 GAXETA PU / NBR 16X8X7
UNP16105 GAXETA PU / NBR 16X10X5,5
UNP16106 GAXETA PU / NBR 16X10X6
UNP16108 GAXETA PU / NBR 16X10X8
UNP24165 GAXETA PU / NBR 24X16X5
UNP26185 GAXETA PU / NBR 26X18X5
UNP30225 GAXETA PU / NBR 30X22.4X5
UNP40306 GAXETA PU / NBR 40X30X6
UNP40326 GAXETA PU / NBR 40X32X5.7
UNP45356 GAXETA PU / NBR 45X35X6
UNP50406 GAXETA PU / NBR 50X40X6
UNP50407 GAXETA PU / NBR 50X40X7
UNP50407A GAXETA PU / NBR 50X40X7.3
UNP50408 GAXETA PU / NBR 50X40X8
UNP56457 GAXETA PU / NBR 56X45X7
UNP604513 GAXETA PU / NBR 60X45X13
UNP60506 GAXETA PU / NBR 60X50X6
UNP60507 GAXETA PU / NBR 60X50X7.3
UNP60508 GAXETA PU / NBR 60X50X8
UNP63489 GAXETA PU / NBR 63X48X9
UNP63517 GAXETA PU / NBR 63X51X7
UNP63536 GAXETA PU / NBR 63X53X6
UNP63537 GAXETA PU / NBR 63X53X7
UNP63537A GAXETA PU / NBR 63X53X7.3
UNP63538 GAXETA PU / NBR 63X53X8
UNP63555 GAXETA PU / NBR 63X55X5.7
UNP65556 GAXETA PU / NBR 65X55X6
UNP65558 GAXETA PU / NBR 65X55X7.3
UNP705510 GAXETA PU / NBR 70X55X10
UNP70606 GAXETA PU / NBR 70X60X6
UNP70607 GAXETA PU / NBR 70X60X7
UNP706012 GAXETA PU / NBR 70X60X12
UNP75656 GAXETA PU / NBR 75X65X6
UNP75657 GAXETA PU / NBR 75X65X7
UNP75657A GAXETA PU / NBR 75X65X7.3
UNP806012 GAXETA PU / NBR 80X60X12
UNP80659 GAXETA PU / NBR 80X65X8.6
UNP806510 GAXETA PU / NBR 80X65X10
UNP806511 GAXETA PU / NBR 80X65X11.4
UNP80706 GAXETA PU / NBR 80X70X6
UNP80707 GAXETA PU / NBR 80X70X7
UNP80709 GAXETA PU / NBR 80X70X9
UNP807010 GAXETA PU / NBR 80X70X10
UNP907012 GAXETA PU / NBR 90X70X12
UNP907511 GAXETA PU / NBR 90X75X11.4
UNP90806 GAXETA PU / NBR 90X80X6
UNP90807 GAXETA PU / NBR 90X80X7
UNP90809 GAXETA PU / NBR 90X80X9
UNP957512 GAXETA PU / NBR 95X75X12
UNP1008012 GAXETA PU / NBR 100X80X12
UNP100859 GAXETA PU / NBR 100X85X8.5
UNP100859A GAXETA PU / NBR 100X85X9
UNP1008511 GAXETA PU / NBR 100X85X11.4
UNP1008512 GAXETA PU / NBR 100X85X12
UNP100906 GAXETA PU / NBR 100X90X6
UNP100907 GAXETA PU / NBR 100X90X7
UNP100908 GAXETA PU / NBR 100X90X8
UNP100909 GAXETA PU / NBR 100X90X9
UNP1009010 GAXETA PU / NBR 100X90X10
UNP105909 GAXETA PU / NBR 105X90X9
UNP1059011 GAXETA PU / NBR 105X90X11.4
UNP1059512 GAXETA PU / NBR 105X95X12
UNP110959 GAXETA PU / NBR 110X95X9
UNP1151009 GAXETA PU / NBR 115X100X9
UNP1159512 GAXETA PU / NBR 115X95X12
UNP12010012 GAXETA PU / NBR 120X100X12
UNP1201069 GAXETA PU / NBR 120X106X8.5
UNP12510010 GAXETA PU / NBR 125X100X10
UNP1251109 GAXETA PU / NBR 125X110X9
UNP12510515 GAXETA PU / NBR 125X105X14.5
UNP12510918 GAXETA PU / NBR 125X109X18
UNP13011015 GAXETA PU / NBR 130X110X15
UNP1301159 GAXETA PU / NBR 130X115X9
UNP1401259 GAXETA PU / NBR 140X125X9
UNP1501359 GAXETA PU / NBR 150X135X9
UNP16014015 GAXETA PU / NBR 160X140X14.5
UNP1651509 GAXETA PU / NBR 165X150X9
UNP18015018 GAXETA PU / NBR 180X150X18
UNP18015518 GAXETA PU / NBR 180X155X18
UNP20017519 GAXETA PU / NBR 200X175X18.2
UNP20018012 GAXETA PU / NBR 200X180X12
UNP22020012 GAXETA PU / NBR 220X200X12
UNP22020015 GAXETA PU / NBR 220X200X15
UNP23020519 GAXETA PU / NBR 230X205X19
UNP25022519 GAXETA PU / NBR 250X225X18.2
UNP25023015 GAXETA PU / NBR 250X230X15
UNP26024012 GAXETA PU / NBR 260X240X12
UNP28025519 GAXETA PU / NBR 280X255X19
UNP32029020 GAXETA PU / NBR 320X290X20
UNP33030024 GAXETA PU / NBR 330X300X24

Nota: esse vedador suporte de -30ºC até +105ºC
Material: PTFE + NBR

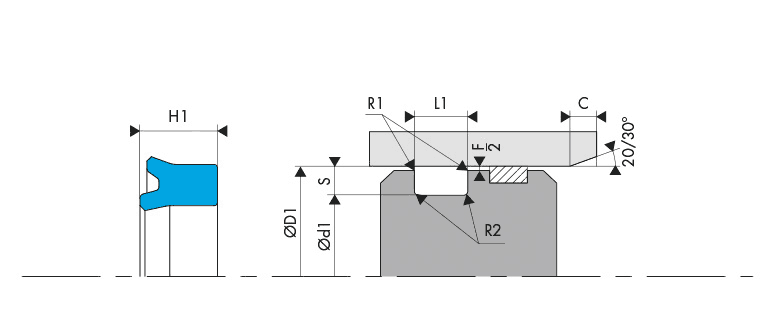

Guia de Montagem
Chanfro e Raios
Sessão Radial S Raio R1 Raio R2 Chanfro C
3,00 0,20 0,40 2,00
4,00 0,20 0,40 2,50
5,00 0,40 0,60 3,00
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00
Rigidez da Superficie
Rugosidade Área de Superficie dinânica Superfície estática Sulco Flancos
Ra 0,1 – 0,4 μm ≤ 1,6 μm ≤ 3,2 μm
Rz 0,63 – 2,5 μm ≤ 6,3 μm ≤ 10,0 μm
Rmax 1,0 – 4,0 μm ≤ 10,0 μm ≤ 16,0 μm
Lacunas de extrusão
Diâmetro do furo ØD1 Abertura de extrusão radial
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa ≤ 40 MPa
≤ 60 mm 0,40 0,30 0,20 0,15 0,10
> 60 mm 0,50 0,40 0,30 0,20 0,15
